菜鸟脱Armadillo保护的dll详细笔记

破文作者： machenglin
文章标题：商业软件
软件名称： XX管理系统
软件大小： 21.97M(dll=576k)
下载地址： PM
加壳方式： Armadillo
保护方式： Enable Import Table Elimination、Enable Strategic Code Splicing
编写语言： Microsoft Visual C++ 6.0
使用工具： OD，PEID、HEX、LOADPE、ArmInline、Import
操作平台： WINXP SP2
软件介绍： dll的主要功能是对狗的调用。
详细过程：该软件系商业软件,本教程只探讨对脱的dll的修复,不提供软件的名称和下载。现在Armadillo已经不成为猛壳。关于exe的教程很多，因dll比exe多了一个重定位表，我就面向初学者，尽量能把流程写的详细一些。

10058327 A> 55 push ebp ; OD程序入口点。 10058328 8BEC mov ebp,esp 1005832A 53 push ebx 1005832B 8B5D 08 mov ebx,dword ptr ss:[ebp+8] 1005832E 56 push esi 1005832F 8B75 0C mov esi,dword ptr ss:[ebp+C] 10058332 57 push edi 10058333 8B7D 10 mov edi,dword ptr ss:[ebp+10] 10058336 85F6 test esi,esi 10058338 75 09 jnz short AppClien.10058343

-----------------------------------------------------------------------------------------------------------
一、运行脚本。

在对付Armadillo保护方式脱壳脚本中，首先推荐fly大侠的系列脚本，请提前收集备用，别问我那里能下载。

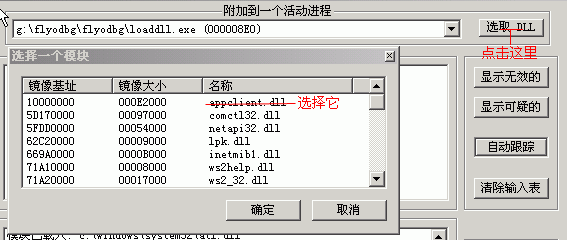

从OD菜单--->插件--->ODbgScript--->运行脚本--->Armadillo V4.0-V4.4.dll.osc。

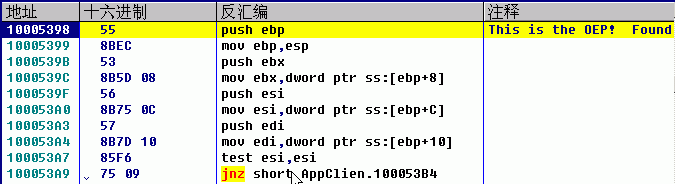

10005398 55 push ebp ; This is the OEP! Found By: fly 10005399 8BEC mov ebp,esp 1000539B 53 push ebx 1000539C 8B5D 08 mov ebx,dword ptr ss:[ebp+8] 1000539F 56 push esi 100053A0 8B75 0C mov esi,dword ptr ss:[ebp+C] 100053A3 57 push edi 100053A4 8B7D 10 mov edi,dword ptr ss:[ebp+10] 100053A7 85F6 test esi,esi 100053A9 75 09 jnz short AppClien.100053B4

-----------------------------------------------------------------------------------------------------------

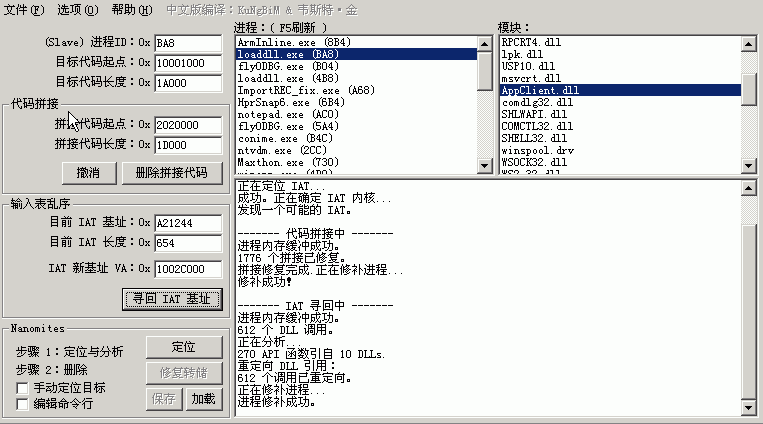

二、用ArmInline修复

1、用ArmInline V0.96可以自动找到Enable Import Table Elimination，但需要手动定位IAT的起始、结束Size,否则不能

全部修复。

2、用ArmInline V0.96不能自动找到Enable Strategic Code Splicing，需要手动定位。

Alt+M 到内存窗口，根据：

大小=00010000~00020000之间，类型=Priv，访问=RWE，初始访问=RWE。

找到这里，这就是Enable Strategic Code Splicing区段。
===================================
内存映射，项目 38
地址=02020000
大小=0001D000 (118784.)
物主=02020000 （自身）
区段=
类型=Priv 00021040
访问=RWE
初始访问=RWE
===================================
3、在ArmInline V0.96填入相应的值，先Enable Strategic Code Splicing，后Enable Import Table Elimination，修复

之。

注意，别特别相信ArmInline工具，要自己确认一下，很多问题可能就是使用工具不当造成！

-----------------------------------------------------------------------------------------------------------

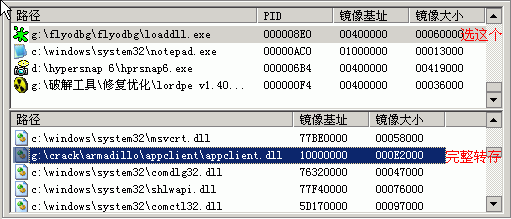

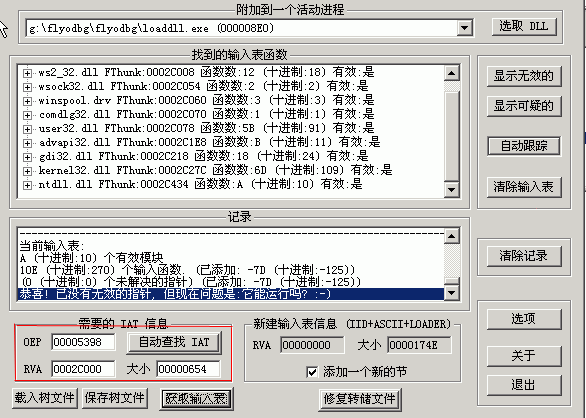

三、LordPE、Import

注意：在ArmInline修复后，用LordPE转存、Import修复。必须同一次进行，不能用未ArmInline修复前或前次用LordPE转存的dumped.exe来用Import修复!

-----------------------------------------------------------------------------------------------------------

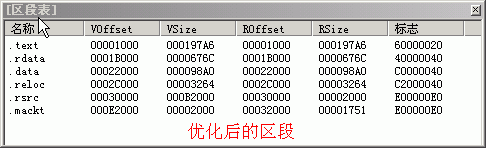

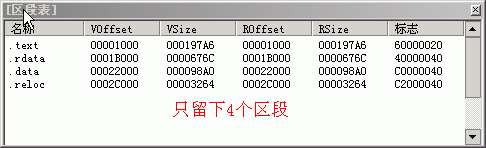

四、优化

在OD中单独测试脱壳dll，能准确停在入口点，F9运行，初始化完成。

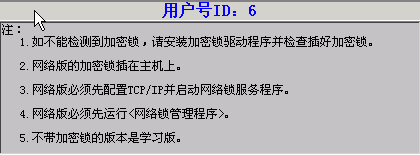

一般dll脱壳后，必须和主程序联调，才能知道脱壳是否成功。改脱壳dll为程序规定文件名，运行主文件，测试各功能菜单，OK，成功。实际上这个dll是有关“狗”的调用。看来这个dll的重定位表没有加密,不再修复重定位表。修复后的dumped_.dll字节为920K，加壳版为576K，原版为176K。优化dumped_.dll文件，应该基本和原版的176K接近。

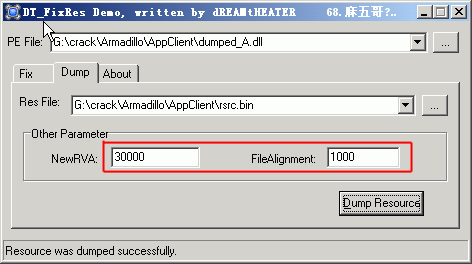

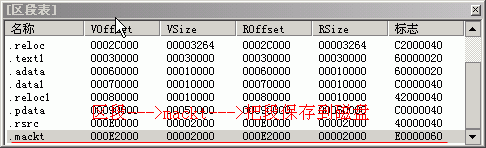

1、用FixRes转存资源段rsrc区段，NewRVA=00030000，既原text1的虚拟地址，字节大小：FileAlignment=1000，转存为rsrc.bin。
